Niskostratny, szerokopasmowy dzielnik Wilkinsona 0.7÷3.5GHz



Opracowany został szerokopasmowy, niskostratny dzielnik Wilkinsona

Poniżej prezentujemy parametry elektryczne:

Dopasowanie VSWR<1.2 we wszystkich wrotach

Izolacja >25dB

Podział równomierny  -3dB ± 0.1dB +straty

Straty  0.2dB @0.7GHz  ÷  0.7 dB@3.5GHz

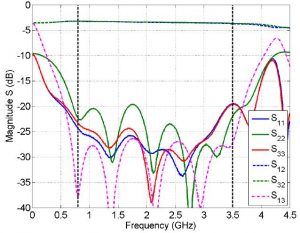

wyniki pomiarów na rys. poniżej

Układ znajduje szerokie zastosowanie  w szerokopasmowych systemach komunikacyjnych, gdzie ważne jest zminimalizowanie strat, uzyskanie równego podziału mocy sygnału przy zachowaniu  bardzo dobrego dopasowania.

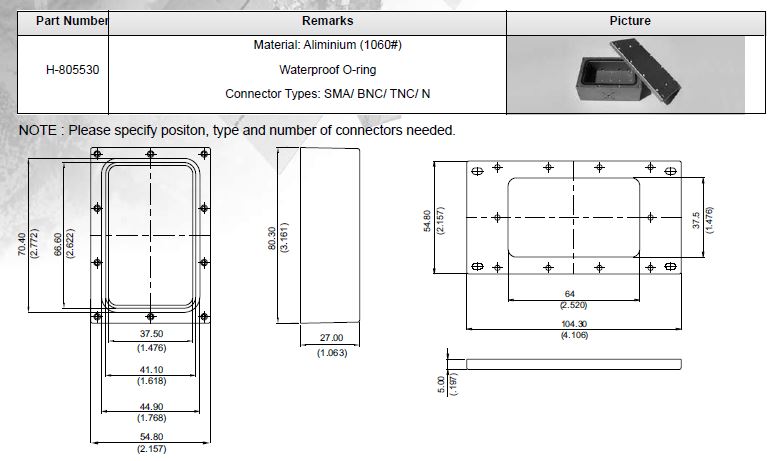

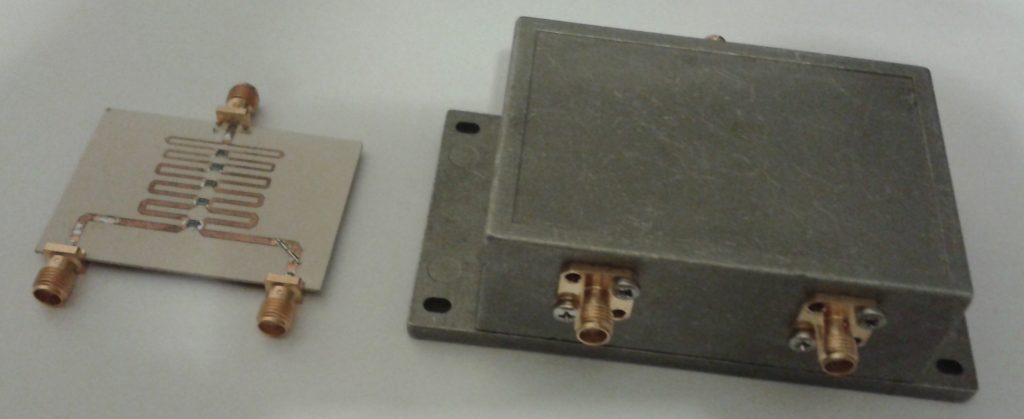

Układ obecnie jest dostępny w standardowej obudowie Jyebao ze złączami SMA.

Istnieje możliwość wykonania zabudowy i zastosowania złącz zgodnie z wymaganiami klienta.
