Antena  dwupasmowa kliencka działająca w pasmie 2.4GHz oraz 4.8-6.3GHz.

Płytka o wymiarach 1 x 4 cm  zasilana poprzez kabel RF. Charakterystyka dookólna.  element jest półfabrykatem. Do zastosowania w urządzeniach klienckich współpracujących z siecią WI-FI, możliwość integracji z płytką PCB klienta. Niewielkie rozmiary umożliwiają integrację anteny w niewielkich obudowach. Istnieje możliwość  dostrojenia anteny do urządzenia.



antena dwupasmowa 2.4 i 5-6GHz IoT

antena dwupasmowa 2.4 i 4.8-6.3 GHz IoT



Antena  dwupasmowa GSM/ LTE działająca w pasmach 760-980MHz oraz 1700-2700MHz.

Antena  zasilana poprzez kabel RF. Charakterystyka dookólna,  lub kierunkowa ( przy wykorzystaniu ekranu).  Element jest półfabrykatem. Do stosowania w urządzeniach klienckich współpracujących z sieciami GSM/ LTE. Możliwość integracji/optymalizacji z urządzeniem lub PCB klienta.

Jest to antena jednostronna wykonana na  laminacie FR-4. Może być podłączona do urządzenia klienckiego poprzez przewód koncentryczny ( jak na zdjęciu) lub zintegrowana z płytką PCB  urządzenia. Dzięki temu rozwiązanie jest korzystne cenowo przy większej partii produkcyjnej. Przewagą zastosowania tego typu anten w porównaniu do małych anten SMD  jest większa efektywność promieniowania przekładająca się na  zasięg działania urządzenia końcowego.  Firmy zainteresowane wykorzystaniem tego produktu w swoich rozwiązaniach prosimy o kontakt.

Parametry:

  • Pasmo- pracy 760-980MHz oraz 1700-2700MHz.
  • VSWR<2.5  ( umiejscowienie anteny wpływa na VSWR, zalecana jest optymalizacja usytuowania anteny w  urządzeniu klienta)
  • Kierunkowość – dookólna   ( w przypadku optymalizacji z ekranem można uzyskać kierunkowość do 4-6 dBi)
  • usługi powiązane:  optymalizacja anteny z układem klienta

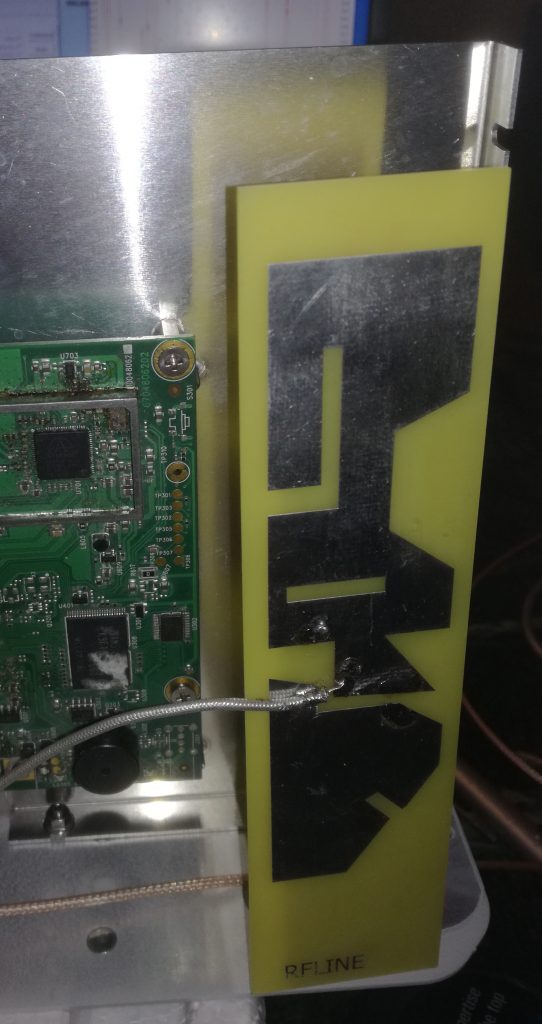

antena GSM/LTE

antena GSM-LTE

Układy podziału mocy  działające w pasmie 5.4-6.2 GHz oraz zabezpieczenia   DC -block działające w pasmie 4-6.5GHz.

Elementy te są półfabrykatami. Składają się z płytki wykonanej na laminacie mikrofalowym na który naniesione sa układy wykonane w technologii linii mikropaskowej.  Płytka ta jest zintegrowana z drugą płytką, umożliwia to bezpośrednie lutowanie przewodów współosiowych do tych układów  bez konieczności wykorzystywania złącz. Poniżej parametry, zdjęcia układów, możliwości ich wykorzystania.

Układ podziału mocy WPD-5X
cena promocyjna 30 zł netto

APLIKACJE:



  1. Połączenie dwóch takich samych anten poprzez ten układ przy pomocy  dwóch równej długości przewodów umozliwia zwiększenie zysku utworzonego systemu antenowego dwukrotnie ( + 3dB). Wiązka antenowa zostaje w tym momencie zawężona dwukrotnie w jednej z płaszczyzn w zależności od konfiguracji ( jeżeli anteny są obok siebie wiązka jest zawężona w azymucie, jeżeli jedna nad drugą zawężenie wiązki następuje w elewacji.
  2. Układ umożliwia rozdzielenie sygnału na dwie anteny w celu pokrycia większego kąta w azymucie. Moc zostaje podzielona na dwie równe części i doprowadzona do dwóch niezależnych anten, które mogą być skierowane w różnych kierunkach
PARAMETRY:
  1. Pasmo pracy 5.4-6.2GHz
  2. VSWR (WFS) <1.4 ( pomiary wykonane po podłączeniu do układu przewodów RG405 ze złączami SMA)
  3. podził mocy :  od -3dB do -3.25dB we wrotach wyjściowych przy pobudzeniu wrót wejściowych
  4. Izolacja pomiędzy wrotami wejściowymi I>26 dB
  5. Wymiary 2x3cm
  6. Zalecane przewody z cynowanym oplotem np RG405, SRF 85, przewody półsztywne typu .85,  możliwość podłączenia innych przewodów
  7. układ trójwrotowy
  8. Układ przeznaczony do instalacji w obudowie, zabezpieczony HALem ( co ułatwia lutowanie przewodów )



DC-block – zwarcie dla prądu stałego  DC-5X

cena promocyjna 18 zł netto/szt
APLIKACJE
  1. Niektóre typy anten, głównie te wykonane  na bazie falowodów ( anteny szczelinowe lub promienniki do anten reflektorowych) posiadają bardzo dobre właściwości promieniujące, niskie straty, ich wadą często jest brak zabezpieczenia DC. Gromadzące się ładunki mogą uszkodzić kartę radiową, aby temu zapobiec zaprojektowaliśmy i umieściliśmy w naszej ofercie układy mikrofalowe zwierające składową stałą sygnału . Dzięki swojej konstrukcji jest on właściwie obojętny dla sygnału  wysokiej częstotliwości w pasmie 4-6.5 GHz wprowadzając straty na poziomie 0.15 dB!!
PARAMETRY:
  1. Pasmo pracy: 4-6.5GHz
  2. VSWR (WFS) <1.2 ( pomiary wykonane po podłączeniu do układu przewodów RG405 ze złączami SMA)
  3. Straty transmisyjne <0.15dB
  4. Zwarcie dla DC
  5. Wymiary 2x3cm
  6. Zalecane przewody z cynowanym oplotem np RG405, SRF 85, przewody półsztywne typu .85,  możliwość podłączenia innych przewodów
  7. układ dwuwrotowy
  8. Układ przeznaczony do instalacji w obudowie,  zabezpieczony HALem ( co ułatwia lutowanie przewodów )
