Projekty

Wieloletnie doświadczenie w realizacji różnego typu projektów związanych z elektroniką i łącznością  pozwala nam w sposób kompleksowy zrealizować projekty urządzeń i systemów wykorzystujących technikę analogową, cyfrową i automatykę.

Posiadamy ekspercką wiedzę w zakresie techniki mikrofalowej i antenowej.  współpracujemy w zakresie projektowania urządzeń b.w.cz., w tym anten,  z  firmami, które nie posiadają tego typu kompetencji i doświadczenia.

Zakres realizowanych usług zależy od potrzeb klienta. Może to być  identyfikacja błędów w już zrealizowanej płytce,  wsparcie merytoryczne przy całym projekcie lub jego elementach, konsultacje, ekspertyzy, realizacja całego projektu  lub jego części w zakresie zdefiniowanym przez zamawiającego.



Poniżej przedstawiono nasze realizacje:

Anteny:

  • Rodzina anten sektorowych dwupolaryzacyjnych 4.9-6.XGHz wykonanych na laminacie teflonowym o zredukowanym poziomie promieniowania wstecznego  i   niskich stratach wtrąceniowych.
  • anteny komunikacyjne – LTE, UMTS, GSM, do urządzeń mobilnych
  • anteny przemysłowe – RFID, ISM, 868MHz, 433MHz, również integrowane z układami klienta na PCB
  • promienniki na laminacie teflonowym o poszerzonym pasmie pracy będące podstawą anteny dookólnej i anten sektorowych o polaryzacji pionowej pracujących w pasmie 5.4-5.8GHz
  • zestaw anten bazowych i klienckich na pasmo 5.4-5.8 GHz wykonanych w technologii mikropaskowej linii podwieszonej na bazie laminatu FR4
  • zestaw anten bazowych i klienckich na pasmo 5.8-6.1 GHz wykonanych w technologii mikropaskowej linii podwieszonej na bazie laminatu FR4
  • antena dwupolaryzacyjna reflektorowa o szerokim pasmie pracy 4.9- 6.1 GHz i zwiększonej izolacji pomiędzy poszczególnymi kanałami wynoszącej powyżej 50 dB w pasmie pracy.
  • antena dwupolaryzacyjna reflektorowa o szerokim pasmie pracy 5.4- 6.45 GHz i zwiększonej izolacji pomiędzy poszczególnymi kanałami wynoszącej powyżej 50 dB w pasmie pracy.
  • anteny spiralne UWB
  • układ anten GPS
  • Antena MIMO panel o zysku 15 dB dwupolaryzacyjny na 5.XGHz.
  • Antena sektorowa o polaryzacji V 120 deg. na 5.XGHz
  • antena dookólna o polaryzacji poziomej na pasmo 5.4-5.8 GHz wykonana na falowodzie prostokątnym o obniżonym poziomie listków bocznych dzięki zastosowaniu odpowiedniego rozkładu szczelin ( poziom listków bocznych <-18 dB)
  • Antena MIMO – panel o zysku 16 dB działający w pasmie 3.4-3.8GHz
  • Antena jednopolaryzacyjna – panel o zysku 18 dB (3.3-3.8GHz)
  • Rodzina Anten sektorowych na 3.3-3.8 GHz ( sektory o polaryzacji H/V/45deg i szerokości wiązki 90/120 deg)
  • Antena reflektorowa dwupolaryzacyjna do zastosowań MIMO
  • Anteny specjalnego zastosowania i dedykowane do zdefiniowanych urządzeń klienckich/ obudów.
  • Antena dwupasmowa dookólna na pojazdy 2.4 i 5.X GHz

Wśród  innych niż anteny zaprojektowanych/zrealizowanych przez RFLINE urządzeń są:

  • Układy pomiarowe reflektometryczne i transmisyjne dedykowane dla różnych aplikacji wykorzystujące mikrofalowe układy scalone ( technika mikrofalowa, antenowa i cyfrowa)
  • skaner stacjonarny do pomiaru charakterystyk promieniowania anten  ( technika mikrofalowa, antenowa, automatyka, oprogramowanie i algorytmy, konstrukcja) – Projekt realizowany na PG w ramach programu Lider II
  • projekt przełącznika  szerokopasmowego 3 x (1 x 5) dużej mocy ( technika mikrofalowa i automatyka)
  • projekt i realizacja układu przełączników mikrofalowych 1 x 16 na pasmo 2.4 GHz







Galeria

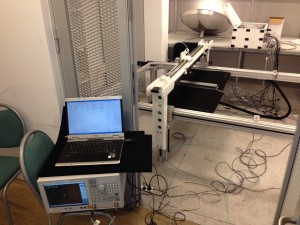

nf2ff0

montaż i wstępne testy skanera

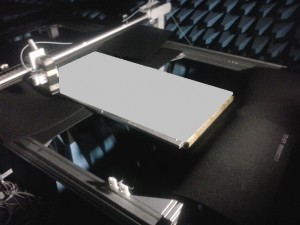

nf2ff5

Pomiary anteny z wykorzystaniem skanera

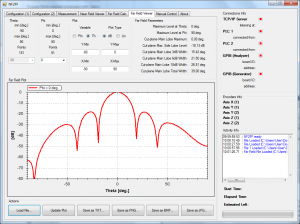

nf2ff4

zobrazowanie 2D



2014-03-06 17.14.42

Brainstorming przy dostrajaniu anteny,

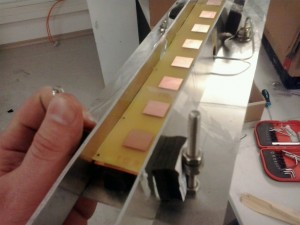

2014-03-06 16.00.37

Dostrajany model anteny

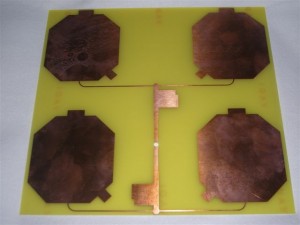

dscn2996

Laminat ze wzorem anteny panelowej o poszerzonym pasmie

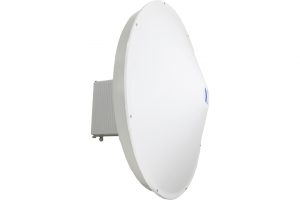

cyberbajt_32

Efekt współpracy z klientem
